D/A・A/D変換回路と誤差

小型コンピュータを使った制御では、外部回路に指定した電圧を出力(D/A変換)したり、外部の電圧を入力(A/D変換)したりすることが多い。以下にその為の回路と動作について説明する。

D/A変換回路

ラダー抵抗回路によるD/A変換の仕組みを引用

このような回路で、D0,D1,D2 は、デジタル値の0=0[V] , 1=5[V] であった場合、Output 部分の電圧は、(D0,D1,D2)の値が、(0,0,0),(0,0,1),…(1,1,1)と変化するにつれ、5/8[V]づつ増え、(1,1,1)で 5*(7/8)=4.4[V]に近づいていく。最後に、Output が出力によって電圧が変化しないように、アンプ回路を通す。

DCモータをアナログ量で制御しないこと

このように、電圧をコンピュータから制御するようになると、ロボットで模型用の直流モータの回転速度をこれで制御したい…と考えるかもしれない。
しかし、直流モータは、ブラシとコイル(電磁石)を組み合わせたものだが、モーターが回転しだす瞬間でみれば、コイルは単なる導線である。このため、小さい電流でゆっくりモータを回転させようとすると、たとえ小さい電圧でも導線(抵抗はほぼ0[Ω])には大量の電流が流れ、モータをスイッチングする回路は焼き切れるかもしれない。



PWM変調

こういう場合には、PWM変調(Pulse Width Modulation) を行う。電圧の高さは一定で、高速回転させるときは長時間電圧をONにするが、低速回転させるときはONとOFFを繰り返し信号でONの時間を短くする。

このような波形であれば、低速度でも電流が流れる時間が短く、大量の電流消費は避けられ、モーターをまわす力も安定する。

A/D変換回路

D/A変換とは逆に、アナログ量をデジタル値に変換するには、どのようにするか?

このような場合には、A/D変換回路を用いる。一般的な回路では、以下のような逐次比較型A/D変換を用いる。

この回路では、変換開始と共に入力値をサンプル保持回路でアナログ量を保存する。
その後、Registerの中のデジタル値を、D/A 変換回路でアナログ量に変換した結果を、比較器(Comparator)でどちらが大きいか判断し、その結果に応じて2分探索法とかハイアンドローの方式のように、比較を繰り返しながらデジタル値を入力値に近づけていく。

ハイアンドロー(数あてゲーム)

数あてゲームで、デタラメな0〜127までの整数を決めて、ヒントを元にその数字を当てる。回答者は、数字を伝えると、決めた数よりHighかLowのヒントをもらえる。
最も速い回答方法は…

例えば決めた数が55だとすると

・初期状態    ???????  0..127
・64 - Low   0??????  0..63
・32 - High  01????? 32..63
・48 - High  011???? 48..63
・56 - Low   0110??? 48..55
・52 - High  01101?? 52..55
・54 - High  011011? 54..55
・55 - Bingo 0110111 55確定

どんな値でも、7回(27=127)までで当てることができる。

量子化と量子化誤差

アナログデータ(連続量)デジタルデータなどの離散的な値で近似的に表すことを、量子化という。

量子化誤差とは、信号をアナログからデジタルに変換する際に生じる誤差のことをいう。

アナログ信号からデジタル信号への変換を行う際、誤差は避けられない。アナログ信号は連続的で無限の正確さを伴うが、デジタル信号の正確さは量子化の解像度やアナログ-デジタル変換回路のビット数に依存する。

偶然誤差

アナログ信号がA/D変換回路に入るまでに、アナログ部品の電気的変動(ノイズ)が原因で値が変動することもある。ノイズが時間的に不規則に発生し、値が増えてしまったり減ってしまったり偶然に発生するものは偶然誤差という。偶然誤差を加えると相殺されてほぼ0になるのであれば、統計的な手法で誤差の影響を減らすことができる

なぜデジタル信号を使うのか

コンピュータが信号処理でなぜ使われるのか?例えば、下の信号のように、電圧の低い/高いで0/1を表現したとする。

ノイズが混入しづらい

このデータ”01011100″を通信相手に送る場合、通信の途中でノイズ(図中の赤)のような信号が加わった場合、アナログ信号では、どれがノイズなのか判別することはできない。しかしデジタル信号であれば、真ん中青線より上/下か?で判別すれば、小さいノイズの影響は無視して、元どおりの”01011100″を取り出せる。この0か1かを判別するための区切り(図中青線)は、しきい値と呼ばれる。

ノイズを見つける・治す

また、”01011100″のデータを送る通信の途中で、しきい値を越えるような大きなノイズが混ざって、受信したとする。この場合、単純に受け取るだけであれば、”01010100″で間違った値を受け取っても判別できない。しかし、データを送る際にパリティビット(偶数パリティであれば全データの1の数が偶数になるように)1ビットのデータを加える。このデータを受け取った際に、ノイズで1ビット反転した場合、1の数が奇数(3個)なので、ノイズでビット反転が発生したことがわかる。これをパリティチェックと言う。

このように、デジタル信号を使えば、しきい値を越えない程度のノイズならノイズの影響を無視できるし、たとえ大きなノイズでデータに間違いがあっても、パリティチェックのような方法を使えば間違って伝わったことを判別できる。

パリティチェックは、元のデータに1bitの信号を追加することで誤り検出ができるが、2bit同時に変化してしまうと誤りを見つけられない。そこで、元データにさらに多くのbit情報を追加すると、1bitの間違いを元に戻すようにもできる。誤り検出・訂正

電子回路で制御するかコンピュータで制御するか

これ以外にも、デジタル信号にする理由がある。

アナログ回路(電子回路)で制御しようとすると、抵抗やコイルやコンデンサといった受動素子が必要となるが、その中でもコイルは小型化がしづらい部品で、制御回路全体の小型化が難しい。大量生産ができるような回路なら小型化ができるかもしれないが、多品種少量の生産物では小型化のための開発費用の元がとれない。しかし、大量生産された安価な小型コンピュータで制御すれば、制御回路全体の小型化も可能となる。

また、電子回路の特性を調整するには、抵抗などの部品をはんだ付けをしながら部品を交換することになるかもしれない。しかしながら、アナログ信号をデジタル信号にしてしまえば、ノイズを減らすための平均化処理などは計算で実現できるし、特性を変化させるための調整もプログラムの数値を変更するだけで可能となる。

UMLと構造図

前回の説明のUMLのできたころの話を踏まえ、UMLの中のプログラムの構造図の説明を行う。

UML(Unified Modeling Language)記法が生まれるまで

巨大なプロジェクトでプログラムを作る場合、対象となるシステムを概念として表現する場合、オブジェクト指向分析(OOA: Object Oriented Analysis)オブジェクト指向設計(OOD: Object Oriented Design)とよばれるソフトウェア開発方法が重要となる。(総称して OOAD – Object Oriented Analysis and Design)

これらの開発方法をとる場合、(1)自分自身で考えを整理したり(2)グループで設計を検討したり(3)ユーザに仕様を説明したりといった作業が行われる。この時に、自分自身あるいはチームメンバーあるいはクライアントに直感的に図を用いて説明する。この時の図の書き方を標準化したものが UML であり、(a)処理の流れを説明するための振る舞い図(以前であればフローチャートやPAD)と、(b)データ構造を説明するための構造図を用いる。

UMLは、ランボーによるOMT(Object Modeling Technique どちらかというとOOA中心)と、 ヤコブソンによるオブジェクト指向ソフトウェア工学(OOSE)を元に1990年頃に 発生し、ブーチBooch法(どちらかというとOOD中心)の考えをまとめ、 UML(Unified Modeling Language)としてでてきた。

UMLでよく使われる図を列記すると、以下の物が挙げられる。

  • 構造図
    • クラス図
    • コンポーネント図
    • 配置図
    • オブジェクト図
    • パッケージ図
  • 振る舞い図
    • アクティビティ図
    • ユースケース図
    • ステートチャート図(状態遷移図)
    • 相互作用図
    • シーケンス図
    • コミュニケーション図(コラボレーション図)

UMLを正しく使うことができるようになれば、UMLで仕様書を書けばそれがそのままプログラムになることが理想的な姿かもしれない。ソフトウェア開発やソフトウェアの保守にソフトウェアツールを利用することは、CASE(Computer Aided Software Engineering)と呼ばれ、そのようなツールをCASEツールと呼ぶ。地元福井の永和システムマネジメントでは、astar* というCASEツールを開発している。


UMLの構造図の書き方の説明。 詳しくは、参考ページのUML入門などが、分かりやすい。

クラス図

クラス図は、構造図の中の基本的な図で、 枠の中に、上段:クラス名、中段:属性(要素)、下段:メソッド(関数)を記載する。 属性やメソッドの可視性を示す場合は、”-“:private、”+”:public、”#”:protected 可視性に応じて、”+-#”などを記載する。

関連

クラスが他のクラスと関係がある場合には、その関係の意味に応じて、直線や矢印で結ぶ。
(a)関連(association):単純に関係がある場合、
(b)集約(aggregation):部品として持つが、弱い結びつき。関係先が消滅しても別に存在可能。(has-a)
(c)コンポジション(composition):部品として持つが強い結びつき。関係先と一緒に消滅。(has-a)
(d)依存(dependency):依存関係にあるだけ
(e)派生(generalization):派生・継承した関係(is-a)
(f)実現(realization): Javaでのinterfaceによる多重継承

上図の例では、乗り物クラスVehicleから自動車Carが派生し(CarからVehicleへの三角矢印―▷)、 自動車は、エンジン(Engine)を部品として持つ(EngineからCarへのひし形矢印―◆)。エンジンは車体と一緒に廃棄なら、コンポジション(C++であれば部品の実体を持つ)で実装する。

自動車は、同じく車輪(Wheel)を4つ持つが、自動車を廃棄してもタイヤは別に使うかもしれないので、集約(部品への参照を持つ)で実装する(WheelからCarへのひし形矢印―◇)。 集約で実装する場合は、C++などであれば、ポインタで部品を持ち、部品の廃棄(delete)は、別に行うことになる。

Javaなどのプログラム言語では、オブジェクトはデータの実体へのポインタで扱われるため、コンポジションと集約を区別して表現することは少ない。

is-a 、has-a の関係

前の課題でのカモノハシクラスで、羽や足の情報をどう扱うべきかで、悩んだ場合と同じように、 クラスの設計を行う場合には、部品として持つのか、継承として機能を持つのか悩む場合がある。 この場合には、“is-a”の関係“has-a”の関係で考えると、部品なのか継承なのか判断しやすい。

たとえば、上の乗り物(Vehicle)クラスと、車(Car)のクラスは、”Car is-a Vehicle” といえるので、is-a の関係。 “Car is-a Engine”と表現すると、おかしいことが判る。 車(Car)とエンジン(Engine)のクラスは、”Car has-a Engine”といえるので、has-a の関係となる。 このことから、CarはVehicleからの派生であり、Carの属性としてEngineを部品として持つ設計となる。

オブジェクト図

クラス図だけで表現すると、複雑なクラス関係では、イメージが分かりづらい場合がでてくる。 この場合、具体的な値を図に書き込んだオブジェクトで表現すると、説明がしやすい場合がある。 このように具体的な値で記述するクラス図は、オブジェクト図と言う。 書き方としては、クラス名の下に下線を引き、中段の属性の所には具体的な値を書き込んで示す。

パッケージ図

パッケージ図は、クラス図をパッケージ毎に分類して記載する図。 パッケージのグループを、フォルダのような図で記載する。


IT専科から引用

コンポーネント図とコンポジット構造図

コンポジット構造図は、クラスやコンポーネントの内部構造を示すもので、コンポーネント図は、複数のクラスで構成される処理に、 インタフェースを用意し、あたかも1つのクラスのように扱ったもの。 接続するインタフェースを飴玉と飴玉を受けるクチのイメージで、提供側を◯───で表し、要求側を⊃──で表す。


IT専科から引用

配置図

配置図は、システムのハードウェア構成や通信経路などを表現するための図。 ハードウェアは直方体の絵で表現し、 デバイスの説明は、”≪device≫”などを示し、実行環境には、”≪executionEnvironment≫” などの目印で表現する。


IT専科から引用

リスト処理

リスト構造

リスト構造は、データと次のデータへのポインタで構成され、必要に応じてメモリを確保することで、配列の上限が制限にならないようにする。また、次のデータへのポインタでつなげているため、途中へのデータ挿入が簡単にできるようにする。

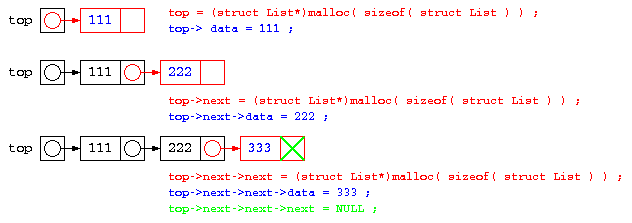

まずは、メモリ確保とポインタをつなげるイメージを確実に理解してもらうために、1つ1つのデータをポインタでつなげる処理を示す。

#include <stdio.h>
#include <stdlib.h>

// List構造の宣言
struct List {
   int          data ;  // データ保存部
   struct List* next ;  // 次のデータへのポインタ
} ;

int main() {
   struct List* top ;   // データの先頭
   struct List* p ;

   // (1)
   top = (struct List*)malloc( sizeof( struct List ) ) ;
   top->data = 111 ;
   // (2)
   top->next = (struct List*)malloc( sizeof( struct List ) ) ;
   top->next->data = 222 ;
   // (3)
   top->next->next = (struct List*)malloc( sizeof( struct List ) ) ;
   top->next->next->data = 333 ;
   top->next->next->next = NULL ; // 末尾データの目印

   for( p = top ; p != NULL ; p = p->next ) {
      printf( "%d¥n" , p->data ) ;
   }
   return 0 ;
}

このようなメモリーの中のポインタの指し示す番地のイメージを、具体的な番地の数字を書いてみると、以下のような図で表せる。先頭の111が入った部分が1000番地であったなら、topというポインタには1000番地が入っている。

NULLって何?

前回の授業で説明した、次の配列の添え字の番号を使う方式では、データの末尾を示すためには、-1 を使った。-1 は、配列の添え字で通常ありえない値であり、次のデータはないという目印とした。

同じように、C言語では、通常あり得ないポインタとして、0 番地を示す NULL が定義されている。NULLポインタの先を参照してはいけない。このリスト処理では、末尾を表す目印として使っている。

#define NULL 0

補助関数

上記のプログラムでは、(struct…)malloc(sizeof(…))を何度も記載し、プログラムが分かりにくいので、以下に示す補助関数を使うと、シンプルに記載できる。

struct List* cons( int x , struct List* n ) {
   struct List* ans ;
   ans = (struct List*)malloc( sizeof( struct List ) ) ;
   if ( ans != NULL ) {
      ans->data = x ;
      ans->next = n ;
   }
   return ans ;
}

int main() {
   struct List* top ;
   top = cons( 111 , cons( 222 , cons( 333 , NULL ) ) ) ;
   :
   return 0 ; // Listの開放free()は省略
}

補助関数の名前の cons は、constructor の略であり、古くから使われている List Processor(LISP) というプログラム言語でのリスト(セル)を生成する関数が cons 。

typedefを使った書き方

List構造の宣言は、古い書き方では typedef を使うことも多い。typedef は、型宣言において新しい型の名前をつける命令。

// typedef の使い方
//    typedef 型宣言 型名 ;
typedef unsigned int uint32 ; // 符号なし32bit整数をシンプルに書きたい
uint32 x = 12345 ;

typedef struct LIST {     // 構造体のタグ名と新しくつける型名と重複できない
      int   data ;        // のでこの時点のタグ名は "LIST" としておく
      struct LIST* next ;
   } List ;

List* cons( int x , List* n ) {  // C++なら struct List { ... } ; と書く
   List* ans ;                   // だけでこういう表記が可能
   ans = (List*)malloc( sizeof( List ) ) ;
   :
   ((略))
}
int main() {
   List* top ;
   top = cons( 111 , cons( 222 , cons( 333 , NULL ) ) ) ;
   :
   ((略))
}

最近のC言語(C++)では、構造体のタグ名がそのまま型名として使えるので、こういう書き方をする必要はなくなってきている。

// 最近のC++なら...
struct List {
public:
   int   data ;
   List* next ;
public:
   List( int x , List* n )
     : data( x ) , next( n ) {}
} ;

int main() {
   List* top = new List( 111 , new List( 222 , new List( 333 , NULL ) ) ) ;
   :
   // Listの開放deleteは省略
}

LISPと関数型プログラミング言語

LISPの歴史は長く、最古のFORTRAN,COBOLに次ぐ3番目ぐらいに遡る。最初は、人工知能(AI)のプログラム開発のための関数型プログラミング言語として作られた。特徴として、データもプログラムもすべてリスト構造(S式)で表すことができ、プログラムは関数型に基づいて作られる。

関数型プログラミングは、Ruby や Python でも取り入れられている。関数型プログラミングは、処理を関数をベースに記述することで「副作用を最小限にすることができ」、極端な話をすればループも再帰呼出しの関数で書けばいい…。

LISPの処理系は、最近では Scheme などが普通だが、プログラムエディタの Emacs は、内部処理が LISP で記述されている。

古いAI※※と最近のAIの違い

最近では、AI(Artificial Intelligence) という言葉が復活してきたが、LISP が開発された頃の AI と最近注目されている AI は、微妙に異なる点がある。

LISPが開発された頃の AI は、関数型のプログラム言語で論理的思考を表現することが目標であった。頭脳を左脳と右脳の違いで表現することが多いが、どちらかというとLISPの時代のAI「分析的で論理的に優れ、言語力や計算機能が高い」とされる左脳を作り出すことを目指していた。しかしながら、この時代では、漠然としたパターンを認識したりするような「感覚的、直感的な能力に優れ総合判断力を司る右脳」のような処理は苦手であった。

しかしながら、最近注目されている AI は、脳神経を真似たニューラルネットワークから発展した機械学習ディープラーニングという技法により今まで難しかった右脳の機能を実現することで、最近のAIでは左脳と右脳の機能を兼ね備えたものとなっている。

将棋のプログラミングで例えるなら、左脳(古いAI)に例えられるのが正確に先の手を読む機能であり、右脳に例えられる機能が大局観(全体の良し悪しを見極める判断能力)といえる。

簡単なリスト処理の例

先に示したリスト構造について簡単なプログラム作成を通して、プログラミングに慣れてみよう。

// 全要素を表示する関数
void print( struct List* p ) {
   for( ; p != NULL ; p = p->next )
      printf( "%d " , p->data ) ;
   printf( "¥n" ) ;
}
// データ数を返す関数
int count( struct List* p ) {
   int c = 0 ;
   for( ; p != NULL ; p = p->next )
      c++ ;
   return c ;
}
int main() {
   struct List* top = cons( 111 , cons( 444 , cons( 333 , NULL ) ) ) ;
   print( top ) ;
   printf( "%d¥n" , count( top ) ) ;
   return 0 ;
}

リスト処理を自分で考えて作成

以下のようなプログラムを作ってみよう。意味がわかって慣れてくれば、配列の部分の for の回し方が変わっただけということに慣れてくるだろう。

// 全要素の合計
int sum( struct List* p ) {
   // sum( top ) → 888
   自分で考えよう
}
// リストの最大値を返す
int max( struct List* p ) {
   // max( top ) → 444 (データ件数0の場合0を返す)
   自分で考えよう
}
// リストの平均値を返す
double mean( struct List* p ) {
   // (111+444+333)/3=296.0
   自分で考えよう
}
// リストの中から指定した値の場所を返す
int find( struct List* p , int key ) {
   // find( top , 444 ) = 1 (先頭0番目)
   // 見つからなかったら -1
   自分で考えよう
}

再帰呼び出しでリスト処理

リスト処理の応用のプログラムを作るなかで、2分木などのプログラミングでは、リスト処理で再帰呼出しを使うことも多いので、先に示したプログラムを再帰呼び出しで書いたらどうなるであろうか?

// 全データを表示
void print( struct List* p ) {
   if ( p == NULL ) {
      printf( "¥n" ) ;
   } else {
      printf( "%d " , p->data ) ;
      print( p->next ) ; // 末尾再帰
   }
}
// データ数を返す関数
int count( struct List* p ) {
   if ( p == NULL )
      return 0 ;
   else
      return 1 + count( p->next ) ; // 末尾再帰
}
// 全要素の合計
int sum( struct List* p ) {
   // sum( top ) → 888
   自分で考えよう
}
// リストの最大値を返す
int max( struct List* p ) {
   // max( top ) → 444 (データ件数0の場合0を返す)
   自分で考えよう
}
// リストの中から指定した値を探す。
int find( struct List* p , int key ) {
   // find( top , 444 ) = 1
   // 見つかったら1 , 見つからなかったら 0
   自分で考えよう
}

理解度確認

上記プログラム中の sum() , max() , find() を再帰呼び出しをつかって記述せよ。

リダイレクト・パイプ、ジョブ管理・プロセス管理

Linuxを使う上で、キーボードでコマンドを入力しているが、こういうコマンドの管理を行うプログラムshell と呼ぶ。shell には、色々なものがある(sh, csh, bash, zsh)が、広く使われている bash( born-again shell )について説明する。最初に、コマンドの入出力を組み合わせるために重要となるリダイレクトとパイプについて説明し、次にコマンドなどの処理単位となるジョブやプロセスの考え方について説明を行う。

標準入出力とリダイレクト

出力リダイレクト

C言語のプログラミングで、プログラムの実行結果をレポートに張り付ける時はどのように行っているだろうか?多くの人は、実行画面を PrintScreen でキャプチャした画像を張り付けているかもしれない。しかし、数十行にわたる結果であれば何度もキャプチャが必要となる。
そこで、今日の最初はリダイレクト機能について説明する。

“gcc ファイル.c” は、C言語のプログラムをコンパイルし、a.out という実行ファイルを生成する。”./a.out” にてプログラムを実行する。実行する命令に、“> ファイル名” と書くと、通常の出力画面(標準出力) をファイル名に記録してくれる。これを出力リダイレクトと呼ぶ。また、“>> ファイル名” と書くと、既存ファイルの後ろに追記してくれる。

guest00@nitfcei:~$ cat helloworld.c
#include <stdio.h>
int main() {
    printf( "Hello World\n" ) ;
    return 0 ;
}

guest00@nitfcei:~$ gcc helloworld.c
guest00@nitfcei:~$ ./a.out
Hello World

guest00@nitfcei:~$ ./a.out > helloworld.txt

guest00@nitfcei:~$ cat helloworld.txt
Hello World

guest00@nitfcei:~$ ./a.out >> helloworld.txt

guest00@nitfcei:~$ cat helloworld.txt
Hello World
Hello World

入力リダイレクト

次に、1行に名前と3教科の点数が書いてある複数行に渡るデータの各人の平均点を求めるプログラムを考える。

guest00@nitfcei:~$ cp /home0/Challenge/2.1-RedirectPipe.d/avg-each-low.c .
guest00@nitfcei:~$ cat avg-each-low.c
#include <stdio.h>
// ((input))           ((output))
// saitoh  43  54 82   saitoh 59.67
// tomoko  89 100 32   tomoko 73.67
// mitsuki 79  68 93   mitsuki 80.00
int main() {
   char name[ 100 ] ;
   int point[ 3 ] ;
   while( scanf( "%s%d%d%d" ,
                 name , &point[0] , &point[1] , &point[2] ) == 4 ) {
      double sum = 0.0 ;
      for( int i = 0 ; i < 3 ; i++ )
         sum += point[i] ;
      printf( "%s %6.2f\n" , name , sum / 3.0 ) ;
   }
   return 0 ;
}

guest00@nitfcei:~$ gcc avg-each-low.c
guest00@nitfcei:~$ ./a.out
saitoh 43  54 82    入力
saitoh 59.67        出力
tomoko 89 100 32    入力
tomoko 73.67        出力
^D             ← Ctrl-D を押すとファイル入力を終了

しかし、プログラムの書き方を間違えてプログラムを修正していると、動作確認のたびに何度も同じデータを入力するかもしれないが、面倒ではないだろうか?

プログラムを実行する時に、“< ファイル名” をつけると、通常はキーボードから入力する所を、ファイルからの入力に切り替えて実行することができる。このようなscanf()を使う時のようなプログラムの入力を標準入力といい、それをファイルに切り替えることを入力リダイレクトと呼ぶ。

guest00@nitfcei:~$ cp /home0/Challenge/2.1-RedirectPipe.d/name-point3.txt .

guest00@nitfcei:~$ cat name-point3.txt
saitoh  43  54 82
tomoko  89 100 32
mitsuki 79  68 93

guest00@nitfcei:~$ ./a.out < name-point3.txt
saitoh  59.67
tomoko  73.67
mitsuki 80.00

この入力リダイレクトと出力リダイレクトを合わせて使うこともできる。

guest00@nitfcei:~$ ./a.out < name-point3.txt > name-avg.txt

guest00@nitfcei:~$ cat name-avg.txt
saitoh  59.67
tomoko  73.67
mitsuki 80.00

パイプ

先の名前と3教科のプログラムの結果から、全員の平均点をも計算したい場合、どのようなプログラムを作るだろうか?C言語だけの知識なら、各人の行のデータを計算するループの中に、全員の合計と人数を求めるプログラムを書いて、最後に平均点を出力するだろう。

一方で、複数人の名前と平均点のデータから平均点を求めるプログラムを書いて、前述のプログラムの実行結果を使う人もいるだろう。

以下の例では、“gcc -o avg-each-row avg-each-row.c” で、avg-each-row という実行ファイル、“gcc -o avg-all avg-all.c” で、avg-all という実行ファイルを生成し、avg-each-row で入力リダイレクト・出力リダイレクトを使って、name-avg.txt を作り、avg-all を入力リダイレクトで、最終結果を表示している。

guest00@nitfcei:~$ cp /home0/Challenge/2.1-RedirectPipe.d/avg-all.c .
guest00@nitfcei:~$ cat avg-all.c
#include <stdio.h>
// ((input))      ((output))
// saitoh  59.67  73.11
// tomoko  73.67
// mitsuki 80.00
int main() {
   char name[ 100 ] ;
   double point ;
   double sum = 0 ;
   int count = 0 ;
   while( scanf( "%s%lf" , name , &point ) == 2 ) {
      sum += point ;
      count++ ;
   }
   printf( "%6.2f\n" , sum / (double)count ) ;
   return 0 ;
}

guest00@nitfcei:~$ gcc -o avg-each-low avg-each-low.c
guest00@nitfcei:~$ gcc -o avg-all avg-all.c

guest00@nitfcei:~$ ./avg-each-low < name-point3.txt > name-avg.txt

guest00@nitfcei:~$ ./avg-all < name-avg.txt
71.11

しかし、いちいち入出力の結果を name-avg.txt を作るのは面倒である。であれば、以下の様なイメージで処理をすれば答えが求まる。

name-point3.txt(avg-each-row)name-avg.txt(avg-all)結果

これは、パイプ機能を使って以下の様に動かすことができる。

guest00@nitfcei:~$ ./avg-each-low < name-point3.txt | ./avg-all
71.11

guest00@nitfcei:~$ cat name-point3.txt | ./avg-each-low | ./avg-all
71.11

プログラムを実行する時に、“A | B” ように書くと、プログラムA の標準出力結果を、プログラムB の標準入力に接続させて、2つのプログラムを実行できる。このような機能を、パイプと呼ぶ。上記例の2つめ “cat… | ./avg-each-low | ./avg-all” では3つのプログラムをパイプでつないでいる。


リダイレクトのまとめ



入力リダイレクト(標準入力) 実行コマンド < 入力ファイル
出力リダイレクト(標準出力) 実行コマンド > 出力ファイル
 出力リダイレクト(標準出力の追記) 実行コマンド >> 出力ファイル
 標準エラー出力のリダイレクト 実行コマンド 2> 出力ファイル
パイプ
コマンドAの標準出力をコマンドBの標準入力に接続
コマンドA | コマンドB

C言語のコンパイルまとめ



C言語のコンパイル(実行ファイルはa.out) gcc ソースファイル
 実行ファイル名を指定してコンパイル gcc -o 実行ファイル ソースファイル

フィルタプログラム

パイプを使うと、標準入力からデータをもらい・標準出力に結果を出力するような簡単なプログラムを組み合わせて、様々な処理が簡単にできる。こういったプログラムは、フィルタと呼ぶ。

簡単な例として、入力をすべて大文字に変換するプログラム(toupper)、入力文字をすべて小文字に変換するプログラム(tolower)が、下記の例のように保存してあるので動作を確かめよ。

guest00@nitfcei:~$ cp /home0/Challenge/2.1-RedirectPipe.d/toupper.c .
guest00@nitfcei:~$ gcc -o toupper toupper.c .
guest00@nitfcei:~$ cat toupper.c | ./toupper
#INCLUDE <STDIO.H>
#INCLUDE <CTYPE.H>
INT MAIN() {
    INT     C ;
    WHILE( (C = GETCHAR()) != EOF )
        PUTCHAR( TOUPPER( C ) ) ;
    RETURN 0 ;
}

guest00@nitfcei:~$ cp /home0/Challenge/2.1-RedirectPipe.d/tolower.c .
guest00@nitfcei:~$ gcc -o tolower tolower.c
guest00@nitfcei:~$ cat tolower.c | ./tolower
(((何が出力されるか答えよ)))

よく使われるフィルタのまとめ



文字パターンを含む行だけ出力 grep 文字パターン
文字パターンを含まない行を出力
文字パターンを正規表現でマッチングし該当を出力
大文字小文字を区別しない
grep -v 文字パターン
grep -e 正規表現
grep -i 文字パターン
入力文字数・単語数・行数をカウント(word counter) wc
入力行数をカウント wc -l
データを昇順に並べる sort
データを降順に並べる
先頭を数字と見なしてソート
sort -r
sort -g
同じ行データが連続したら1つにまとめる uniq
同じ行が連続したら1つにまとめ、連続した数を出力 uniq -c
空白区切りで指定した場所(1番目)を抽出 awk ‘{print$1;}’
入力の先頭複数行を表示(10行) head
入力の末尾複数行を表示(10行) tail
指定した行数だけ、先頭/末尾を表示 head -行数
tail -行数

ジョブ管理

プログラムを実行している時、それがすごくメモリも使い計算時間もかかる処理の場合、条件を変化させながら結果が欲しい時、どのように実行すべきだろうか?1つの処理が1時間かかるとして、画面を見ながら1時間後に処理が終わったことを確認してプログラムを実行するのか?

簡単な方法としては、1つ目の処理(仮にプログラムAとする)を実行させたままで、新しくウィンドウを開いてそこで新しい条件でプログラムを並行処理すればいい(プログラムBとする)と考えるかもしれない。しかし、メモリを大量に使用する処理をいくつも並行処理させると、仮想メモリが使われるようになる。結果的にスワッピングが発生する分、プログラムAを実行させた後にプログラムBを実行するための時間以上に、時間がかかることになる。

ここで、プログラムを並行処理させるか、逐次処理させるといった、JOB(ジョブ)管理について説明を行う。
以下の説明で、複雑で時間のかかる処理を実行するとサーバの負担が高くなるので指定時間の処理待ちを行うための sleep 命令を使う。

逐次実行と並行実行

プログラムを連続して実行(処理Aの後に処理Bを実行する)場合には、セミコロン”;” で区切って A ; B のように処理を起動する。

guest00@nitfcei:~$ echo A
A
guest00@nitfcei:~$ echo A ; echo B
A
B

プログラムを並行して実行(処理Aと処理Bを並行処理)する場合には、アンド”&”で区切って A & B のように処理を起動する。

guest00@nitfcei:~$ sleep 5 &
[1] 55
guest00@nitfcei:~$ echo A
A
[1]+ 終了  sleep 5
guest00@nitfcei:~$ sleep 2 & sleep 3
[1] 56
[1]+ 終了  sleep 2
guest00@nitfcei:~$ time ( sleep 1 ; sleep 1 )   # time コマンドは、コマンドの実行時間を測ってくれる。
real    0m2.007s
user    0m0.005s
sys     0m0.002s
guest00@nitfcei:~$ time ( sleep 1 & sleep 1 )
real    0m1.002s
user    0m0.003s
sys     0m0.000s

fg, bg, jobs コマンド

プログラムを実行中に、処理(ジョブ)を一時停止したり、一時停止している処理を復帰させたりするときには、fg, bg, jobs コマンドを使う。

  • 処理をしている時に、Ctrl-C を入力すると前面処理のプログラムは強制停止となる。
  • 処理をしている時に、Ctrl-Z を入力すると前面処理のプログラムは一時停止状態になる。
  • fg (フォアグラウンド) は、指定した処理を前面処理(キー入力を受け付ける処理)に変更する。
  • bg (バックグラウンド) は、指定した処理を後面処理(キー入力が必要になったら待たされる処理)に変更する。
  • jobs (ジョブ一覧) は、実行中や一時停止している処理(ジョブ)の一覧を表示する。
guest00@nitfcei:~$ sleep 10   # 途中で Ctrl-Z を入力する
^Z
[1]+ 停止  sleep 10
guest00@nitfcei:~$ fg
sleep 10                      # 一時停止していた sleep 10 を実行再開
guest00@nitfcei:~$ sleep 3
^Z
[1]+  停止  sleep 3
guest00@nitfcei:~$ sleep 4
^Z
[2]+  停止  sleep 4
guest00@nitfcei:~$ jobs
[1]-  停止  sleep 3           # [1],[2]というのはjob番号
[2]+  停止  sleep 4
guest00@nitfcei:~$ fg %1      # ジョブ番号1 を前面処理にする
sleep 3
guest00@nitfcei:~$ fg %2      # ジョブ番号2 を前面処理にする
sleep 4

ps, kill コマンド

OS では、プログラムの処理単位は プロセス(process) と呼ぶ。OS はプロセスごとにメモリの実行範囲などの管理を行う。一連のプロセスを組み合わせて実行する単位を ジョブ(job) と呼ぶ。

複数のプロセスは間違ったメモリアクセスで他のプロセスが誤動作するようでは、安心して処理が実行できない。そこで、OS は、プロセスが他のプロセスのメモリをアクセスすると強制停止させるなどの保護をしてくれる。しかし、プロセスと他のプロセスが協調して処理を行うための情報交換のためにメモリを使うことは困難である。プロセス間で情報交換が必要であれば、パイプ機能やプロセス間共有メモリ機能を使う必要がある

最近のOSでは、共通のメモリ空間で動き 並行動作する個々の処理は スレッド(thread) と呼び、その複数のスレッドをまとめたものがプロセスとなる。OS では、プロセスごとに番号が割り振られ、その番号を プロセスID(PID) と呼ぶ。実行中のプロセスを表示するには、ps コマンドを使う。

実行中のプロセスを停止する場合には、kill コマンドを用いる。停止するプログラムは、ジョブ番号(%1など) か プロセスID を指定する。

guest00@nitfcei:~$ sleep 3
^Z
[1]+  停止  sleep 3
guest00@nitfcei:~$ sleep 4
^Z
[2]+ 停止 sleep 4
guest00@nitfcei:~$ jobs
[1]- 停止 sleep 3                 # [1],[2]というのはjob番号
[2]+ 停止 sleep 4
guest00@nitfcei:~$ ps w          # プロセスの一覧(wを付けるとコマンドの引数も確認できる)
 PID TTY   STAT TIME     CMD
  13 pts/0 Ss   00:00:00 -bash
  84 pts/0 T    00:00:00 sleep 3
  85 pts/0 T    00:00:00 sleep 4
  86 pts/0 R    00:00:00 ps w
guest00@nitfcei:~$ kill %1
[1]- Terminated  sleep 3
guest00@nitfcei:~$ kill -KILL 85
[2]+ 強制終了     sleep 4
guest00@nitfcei:~$ ps ax          # 他人を含めた全プロセスの一覧表示
 PID TTY STAT TIME COMMAND
   1 ?   Ss   0:52 /sbin/init
   2 ?   S    0:00 [kthreadd]
   3 ?   I<   0:00 [rcu_gp]
   :

理解度確認

高専プロコンin群馬大会-本戦参加3チーム

4EIの創造工学演習の授業にて作成しているシステム開発にて高専プロコンin群馬に応募していましたが、下記3チームが無事書類審査を通過し、10月15日(土),16日(日)に開催される本戦に参加することとなりました。また、3EIのグループによる競技部門についても、本戦参加も決定となりました。

課題部門

  • 「お神輿わっしょい – 自宅でお神輿担ぎを疑似体験 – 」4EI:出倉、越元、小見山、ヤン

  • 「PaOn – 子供に身近な公園を自宅に! – 」4EI:泉、伊藤、並河、松田、山岸、清水

自由部門

  • 「妄想サイクリング – 観客を巻き込む VRフィットネスゲーム – 」4EI:戸田、中村、吹谷、武藤

表計算ソフトの使い方(絶対参照・相対参照)

今日の表計算ソフトを使った演習では、下記のサンプルファイルを練習に使うので、Teamsで参照してください。

前回課題の答え合わせ

前回のレポートでは、sin(83度)(例)といった数値の有効数字を考えるというものを考えてもらったので、この有効数字をどう記載すべきか考えてみる。

課題を示す Excel ファイルでは、75度~89度あたりの角度で出題をするようにしてあった。注意しないといけない点は、sinは90度に近づくほど、1に近づく。このため、0.99…といった数値が求まるが、角度がちょっと変化しても、0.99といった部分はほぼ変化しない。だから、83が有効数字2桁ということで、0.99 といった有効数字2桁の書き方では、ちょっと不十分かもしれない。

そこで、83度(有効数字2桁)が小数点以下を丸められた数値と仮定する。この場合、元の数値は 82.5度~83.5度 の可能性がある。これらの値のsinを計算すると、0.9914から0.9935の間であり、小数点以下3桁目は、1~3 の値であり、結果を 0.992 (有効数字3桁) と記載しても良いかもしれない。

 sin(82.5°) = 0.991444861
 sin(83.0°) = 0.992546152
 sin(83.5°) = 0.993571856

表計算ソフトの使い方

情報制御基礎では、プログラムで計算する所を、Excel のような表計算ソフトを用いて検証してもらったりする予定なので、Excel で計算式を使う方法を説明する。

セルの場所と簡単な式

簡単な、品名・単価・個数・価格の表を考える。以下の表のように、列の名前と、品名・単価・個数まで入力した後、単価と個数をかけた価格を求めるとする。

Excel では、表のには左から、A,B,C,D… , 表のには上から1,2,3,4,5 と番号が振られていて、特定の列・特定の行のデータを表す時には、列行を組み合わせ、A1に品名、B3に¥80、C5に4 が入っている。

例えば、D2 に、ノート単価120円、ノート個数3個をかけた値を入れたい場合は、D2の場所に、

=B2*C2

を書き込めば、その場所には360が表示される。

先頭の”=”を入力した後、該当する”B2″の場所をクリックするなりカーソルを操作すると、カーソルのセルの場所”B2″が自動的に入力される。さらに”*”を入力した後、”C2″の場所をクリックすれば”C2″が入力される。

Excelでは、入力する文字列の先頭が”=”の場合は、残り部分は計算式として扱われる。

D3には、”=B3*C3″を入力すれば、160 が表示される。しかし、この様な式を何度も入力するのは面倒である。

この場合、セル・カーソルを、D2 に合わせ、[右ボタン]-[コピー]を行い、D3 で[右ボタン]-[貼り付けオプション]-[貼り付け]を行えば、”=B3*C3″が入力される。

ここで注意しないといけないのが、式を張り付ける場合には、貼り付け先のセルの場所が一つ下の行なので、行番号を表す2の部分が1つ下の行番号3に書き換えられて、貼り付けが行われる。(相対参照)

関数式

例えば、下左図のような、数字とその平方根の表を作る場合、A2 に 1、B2に =sqrt( A2 ) を入力、A3 に =A2+1 を入力したあと、B2の式をB3にコピー&ペーストし、A3,B3 を A4~A6にペーストすればいい。

B2に入力したような、sqrt( A2 ) のようなものは、関数式と呼ばれる。

また、A3,B3 といった複数の行・列をまとめた範囲を示す時は、A3:B3 といった表記方法であらわす。

絶対参照と相対参照

最初の例に戻って、単価と個数の積で今度は税率を加えて計算する例を考える。また、税率は後で変化するかもしれないので、B1 のセルに税率を記入しておく場合を考える。

この場合、D3 には、” =B3*C3*(1+B1) ” を入力すればいい。

ただ、このように式を入力すると、D3 の計算式を、D4,D5,D6 にコピーすると、セル D4 には =B4*C4*(1+B2) が入力されてしまい、B2 には単価という文字が記載されているため、正しい結果が求まらない。

こういった場合には、絶対参照を用いる。D3 に記入する式を

=B3*C3*(1+$B$2)

とし、この D3 の式を D4 にコピー&ペーストすると、列記号、行番号の前に$がついた部分の式は、貼り付け場所に応じて変化しない。

このような、$B$2 といったセルの参照は、絶対参照と呼ぶ。これに対し、B2 といったセル参照は、貼り付け場所に応じて書き換えられるので、相対参照と呼ぶ。

絶対参照と相対参照が混ざった、$B2, B$2 といった書き方もある。
式の入力時に[F4ボタン]を押す度に、B2$B$2B$2$B2B2 と変化する

$B2 は、式をコピーすると列部分はBのまま行部分は場所に合わせて変化する。

B$2 は、式をコピーすると列部分は場所に合わせて変化し、行部分は2のままとなる。

レポート課題(第5回)

Excel で、xを0〜180度まで変化させたときのsin(x),位相をyとした時のsin(x+y)の値の表を作り、グラフ機能で表示せよ。A列は角度・B列はsin(x)・C列はsin(x+y)の値とし、yの値は”C1″に保存されているものとする。

この時、計算式の入力をどのように行なったのか(相対参照や絶対参照をどのように使ったのか)説明を、グラフの下に入力欄を設け記入せよ。

なお、Excel の sin() 関数は、引数がラジアンで入力する必要があるので、計算式には注意せよ。

そして出来上がった Excel のファイルを、Teams のこちらのフォルダに提出せよ。



多重継承の問題

派生や継承について、一通りの説明が終わったので、最後に特殊な継承の問題を説明する。

動物・鳥類・哺乳類クラス

派生継承を使うと、親子関係のあるデータ構造をうまく表現できることを、ここまでの授業で示してきた。

しかしながら、以下に述べるような例では、問題が発生する。

// 動物クラス
class Animal {
private:
  char name[ 10 ] ;
public:
  Animal( const char s[] ) {
    strcpy( name , s ) ;
  }
  const char* get_name() const { return name ; }
  virtual void move() = 0 ;
  virtual void birth() = 0 ;
} ;

// 鳥類クラス
class Bird : public Animal {
public:
  Bird( const char s[] ) : Animal( s ) {}
  virtual void move() {
    printf( "%s fry.\n" , get_name() ) ;
  }
  virtual void birth() {
    printf( "%s lay egg.\n" , get_name() ) ;
  }
} ;

// 哺乳類クラス
class Mammal : public Animal {
public:
  Mammal( const char s[] ) : Animal( s ) {}
  virtual void move() {
    printf( "%s walk.\n" , get_name() ) ;
  }
  virtual void birth() {
    printf( "%s lay baby.\n" , get_name() ) ;
  }
} ;

int main() {
  Bird chiken( "piyo" ) ;
  chiken.move() ;
  chiken.birth() ;
  Mammal cat( "tama" ) ;
  cat.move() ;
  cat.birth() ;
  return 0 ;
}

ここで、カモノハシを作るのであれば、どうすれば良いだろうか?

鳥類・哺乳類とは別にカモノハシを作る

class SeaBream : public Animal {
public:
  Mammal( const char s[] ) : Animal( s ) {}
  virtual void move() {
    printf( "%s walk.\n" , get_name() ) ;
  }
  virtual void birth() {
    printf( "%s lay egg.\n" , get_name() ) ;
  }
} ;

この例では、簡単な処理だが、move() の中身が複雑であれば、改めて move() を宣言するのではなく、継承するだけの書き方ができないだろうか?

多重継承

C++ には、複数のクラスから、派生する多重継承という機能がある。であれば、鳥類と哺乳類から進化したのだから、以下のように書きたい。

class SeaBream : public Bird , Mammal {
   //
} ;

しかし、カモノハシに move() を呼び出すと、鳥類の move() と哺乳類の move() のどちらを動かすか曖昧になる。

しかし一番の問題は、派生クラスは親クラスのデータ領域と、派生クラスのデータ領域を持つため、鳥類の name[] と、哺乳類の name[] を二つ持つことになる。

足と羽のクラスを作る場合(本来は継承で実装すべきではない)

class Animal {
private:
  char name[ 10 ] ;
public:
  Animal( const char s[] ) {
    strcpy( name , s ) ;
  }
  const char* get_name() const { return name ; }
  virtual void move() = 0 ;
} ;
// 羽
class Wing {
public:
   const char* move_method() { return "fly" ; }
} ;
//
class Leg {
public:
   const char* move_method() { return "walk" ; }
} ;
class Bird : public Animal , Wind {
public:
  Bird( const char s[] ) : Animal( s ) {}
  virtual void move() {
    printf( "%s %s.\n" , get_name() , move_method() ) ;
  }
} ;
class Mammal : public Animal , Leg {
public:
  Mammal( const char s[] ) : Animal( s ) {}
  virtual void move() {
    printf( "%s %s.\n" , get_name() , move_method() ) ;
  }
} ;

ただし、ここで述べた方式は、UML による設計の際に改めて説明を行うが、is-a , has-a の関係でいうなら、

  • Bird is a Animal.
  • Bird has a Wing.

であることから、Wing は 継承で実装するのではなく、集約もしくはコンポジションのような部品として実装すべきである。

C++では、以下のような方法で、ダイヤモンド型の継承問題を解決できる。

class Animal {
private:
   char name[ 10 ] ;
public:
   Animal( const char s[] ) {
      strcpy( name , s ) ;
   }
   const char* get_name() const { return name ; }
   virtual void move() = 0 ;
   virtual void birth() = 0 ;
} ;

// 鳥類クラス
class Bird : public virtual Animal {
public:
   Bird( const char s[] ) : Animal( s ) {}
   virtual void move() {
      printf( "%s fry.\n" , get_name() ) ;
   }
   virtual void birth() {
      printf( "%s lay egg.\n" , get_name() ) ;
   }
} ;

// 哺乳類クラス
class Mammal : public virtual Animal {
public:
   Mammal( const char s[] ) : Animal( s ) {}
   virtual void move() {
      printf( "%s walk.\n" , get_name() ) ;
   }
   virtual void birth() {
      printf( "%s lay baby.\n" , get_name() ) ;
   }
} ;

class SeaBream : public virtual Bird , virtual Mammal {
public:
   SeaBream( const char s[] ) : Animal( s ) {}
   void move() {
      Mammal::move() ;
   }
   void birth() {
      Bird::birth() ;
   }
} ;

ただし、多重継承は親クラスの情報と、メソッドを継承する。この場合、通常だと name[] を二つ持つことになるので、問題が発生する。そこで、親クラスの継承に virtual を指定することで、ダイヤモンド型継承の 2つの属性をうまく処理してくれるようになる。

しかし、多重継承は処理の曖昧さや効率の悪さもあることから、採用されていないオブジェクト指向言語も多い。特に Java は、多重継承を使えない。その代わりに interface という機能が使えるようになっている。

多重継承を使える CLOS や Python では、適用するメソッドやインスタンス変数の曖昧さについては親クラスへの優先度を明確にできる機能がある。曖昧さの問題を避けるのであればクラス限定子”::”を使うべきである。

リスト構造の導入

データ処理において、配列は基本的データ構造だが、動的メモリ確保の説明で述べたように、基本の配列では大きさを変更することができない。これ以外にも、配列は途中にデータを挿入・削除を行う場合、の処理時間を伴う。以下にその問題点を整理し、その解決策であるリスト構造の導入の説明を行う。

配列の利点と欠点

今までデータの保存には、配列を使ってきたが、配列は添字で場所を指定すれば、その場所のデータを簡単に取り出すことができる。しかし、配列には苦手な処理がある。

例えば、配列の中から目的のデータを高速に探す方式として、2分探索法を用いる。処理に要する時間としては となる。

// この関数は見つかったら、見つかった場所、見つからない場合は -1 を返す。
int find( int array[] , int left , int right , int key ) {
   // データは left から right-1までに入っているとする。
   while( left < right ) {
      int mid = (left + right) / 2 ; // 中央の場所
      if ( array[ mid ] == key )
         return mid ;                // 見つかった
      else if ( array[ mid ] > key )
         right = mid ;               // 左半分にある
      else
         left = mid + 1 ;            // 右半分にある
   }
   return -1 ; // 見つからない
}

int a[] = { 12 , 34 , 41 , 53 , 62 , 79 , 80 } ;
int main() {
   int ans = find( a , 0 , 7 , 62 ) ; // 配列 a[] から 62 を探す
   printf( "%d¥n" , ans ) ;           // 4が表示される
   return 0 ;
}

しかし、この配列の中に新たに要素を追加しようとするならば、データは昇順に並んでいる必要があることから、以下のようになるだろう。

void entry( int array[] , int* psize , int key ) {
   // データを入れるべき場所を探す処理
   for( int i = 0 ; i < *psize ; i++ ) // O(N) の処理だけど、
      if ( array[ i ] > key )          // O(log N) でも書けるけど
         break ;                       // 今回は単純に記載する。
   if ( i < *psize ) {
      // 要素を1つ後ろにずらす処理(A)
      for( int j = *psize ; j > i ; j-- ) //  O(N)の処理
         array[ j ] = array[ j - 1 ] ;
      array[ i ] = key ;
   } else {
      array[ *psize ] = key ;
   }
   (*psize)++ ;
}
   /// よくある間違い ///
   /// 上記処理の(A)の部分を以下のように記載した ///
   /// 問題点はなにか答えよ ///
   //   for( int j = i ; j < size ; j++ )
   //      array[ j + 1 ] = array[ j ] ;
   //   array[ i ] = key ;

int main() {
   int a[ 100 ] ;
   int size = 0 ;
   int x ;
   // 入力された値を登録していく繰り返し処理
   while( scanf( "%d" , &x ) == 1 ) {
      // x を追加する。
      entry( a , &size , x ) ;
   }
   return 0 ;
}

これで判るように、昇順に並んだ配列にデータを追加する場合、途中にデータを入れる際にデータを後ろにずらす処理が発生する。

この例は、データを追加する場合であったが、不要となったデータを取り除く場合にも、データの場所の移動が必要である。

このことから、昇順に並べられた配列は、データの追加処理の発生頻度が少ない場合は2分探索法で効率が良いが、データの追加や削除が頻繁に発生する時はあまり効率が良くない。

順序が重要なデータ列で途中へのデータ挿入削除を高速化

例えば、アパート入居者に回覧板を回すことを考える。この中で、入居者が増えたり・減ったりした場合、どうすれば良いか考える。
以下の説明のような方法であれば、自分の所に回覧板が回ってきたら、次の入居者の部屋番号さえわかっていれば、スムーズに回覧板を回すことができる。

  101   102   103   104   105   106   アパートの番号
[ 105 | 106 |  -1 | 102 | 104 | 103 ] 回覧板を回す次の人の部屋番号

101号室の次は、105号室、
105号室の次は、104号室、
  :
106号室の次は、103号室、
103号室の次は、おしまい(-1)

このように「次のデータの場所」という概念を使うと、データの順序を持って扱うことができる。これをプログラムにしてみよう。

struct LIST {
   int data ;  // 実際のデータ
   int next ;  // 次のデータの配列の添字
} ;

struct LIST array[] = {
   /*0*/ { 11 ,  2 } ,
   /*1*/ { 67 ,  3 } ,  // 末尾にデータ34を加える
   /*2*/ { 23 ,  4 } ,  // { 23 , 5 } ,
   /*3*/ { 89 , -1 } ,  // 末尾データの目印
   /*4*/ { 45 ,  1 } ,
   /*5*/ {  0 ,  0 } ,  // { 34 , 4 } ,
} ;

int main() {
   for( int idx = 0 ; idx >= 0 ; idx = array[ idx ].next ) {
      printf( "%d¥n" , array[ idx ].data ) ;
   }
   return 0 ;
}

この方法を取れば、途中にデータ入れたり、抜いたりする場合に、データの移動を伴わない。(O(N)の処理が発生しない)

しかし、配列をベースにしているため、配列の上限サイズを超えて格納することはできない。そこで、必要に応じてメモリを確保するテクニックを導入する。

複素数クラスでre-imとr-thのコンストラクタ

複素数クラスの課題で、直交座標系のコンストラクタと曲座標系のコンストラクタを作りたいとの質問。でも、以下のようなコンストラクタでは、どちらも Complex( double , double ) であり、区別できない。

class Complex {
private:
    double re , im ;
public:
    Complex( double x , double y ) // コンストラクタ
      : re( x ) , im( y ) {}
    Complex( double r , double th )
      // Complex(double,double)では直交座標系のコンストラクタと区別できない。
      : re( r * cos( th ) ) , im( r * sin( th ) ) {}
    // Complex( double r , double th ) { // これもダメ...
    //     return Complex( r * cos(th) , r * sin(th) ) ;
    // }

    // static は、静的メンバ関数(オブジェクトに対してのメソッドではない)
    static Complex complex_rth( double r , double th ) {
        return Complex( r * cos(th) , r * sin(th) ) ;
    }
} ;

int main() {
    Complex a( 1.0 , 1.0 ) ;
    Complex b = Complex::complex_rth( 1 , 45.0/180.0*3.14 ) ;
    a.print() ;
    b.print() ;
    return 0 ;
}

色々な書き方はあると思うけど、static Complex Complex::complex_rth( double r , double th ) ; を宣言するのが自然かな…と思ったけど、初期化が Complex a = Complex::complex_rth( 1 , 2 ) ; みたいに書くことになってちょっとダサい。”Complex::” のクラス限定子が邪魔っぽいけど、関数の名前空間を不必要に使わないという意味ではいいのかもしれないが。 C++ の complex クラスを見たら、以下のように使えるようになっていた。なるほど。

class Complex {
private:
    double re , im ;
public:
    Complex( double x , double y ) : re( x ) , im( y ) {}
    void print() const { printf( "%lf+j%lf\n" , re , im ) ; }
} ;

// 曲座標系のコンストラクタ? (正確に言えばコンストラクタではない)
inline Complex polar( double r , double th ) {
    return Complex( r * cos( th ) , r * sin( th ) ) ;
} ;

int main() {
    Complex a( 1 , 2 ) ;
    Complex b = polar( 3 , 30.0 / 180.0 * 3.141592 ) ;
    Complex c( polar( 3 , 30.0 / 180.0 * 3.141592 ) ) ;
      // こっちの書き方の方がコンストラクタを使ってるっぽく見える。
      // デフォルトコピーコンストラクタが使われている。
    a.print() ;
    b.print() ;
    c.print() ;
    return 0 ;
}

様々なデータの覚え方のレポート課題

前回の malloc() + free() の資料で、様々なデータ構造の覚え方の例やメモリイメージを説明し、前期中間のレポート課題を示す。

malloc+freeの振り返り

// 文字列(可変長)の保存
char  str[] = "ABCDE" ;
char* pc ;
pc = (char*)malloc( strlen( str ) + 1 ) ;
if ( pc != NULL ) { // ↑正確に書くと sizeof( char ) * (strlen(str)+1)
   strcpy( pc , str ) ;
   ////////////////////
   // pcを使った処理
   ////////////////////
   free( pc ) ;
}
//
// 可変長の配列の保存
int  data[] = { 11 , 22 , 33 } ;
int* pi ;
pi = (int*)malloc( sizeof( int ) * 3 ) ;
if ( pi != NULL ) {
   for( int i = 0 ; i < 3 ; i++ )
      pi[ i ] = data[ i ] ;
   ////////////////////
   // piを使った処理
   ////////////////////
   free( pi ) ;
}
//
// 1件の構造体の保存
struct Person {
   char name[ 10 ] ;
   int  age ;
} ;
struct Person* pPsn ;
pPsn = (struct Person*)malloc( sizeof( struct Person ) ) ;
if ( pPsn != NULL ) {
   strcpy( pPsn->name , "t-saitoh" ) ;
   pPsn->age = 55 ;
   ////////////////////
   // pPsnを使った処理
   ////////////////////
   free( pPsn ) ;
}

安全な1行1件のデータ入力

C言語では、scanf などの関数は、バッファオーバーフローなどの危険性があるため、以下のような処理を使うことが多い。fgets は、指定されたファイルから1行分のデータを読み込む。sscanf は、文字列のなかから、scanf() と同じようなフォーマット指定でデータを読み込む。

fgets は、これ以上の入力データが無い場合には、NULL を返す。
(Windowsであれば、キー入力でCtrl+Z を入力、macOSやLinuxであれば、Ctrl+Dを入力で終了)

sscanf() は、読み込めたデータ件数を返す。

int main() {
   char buff[ 1024 ] ;
   for( int i = 0 ; i < 3 ; i++ ) {
      if ( fgets( buff , sizeof( buff ) , stdin ) != NULL ) {
         char name[ 1024 ] ;
         int  age ;
         if ( sscanf( buff , "%s%d" , name , &age ) == 2 ) {
            // 名前と年齢の2つのデータが正しく読み込めたとき
            ...
         }
      }
   }
   return 0 ;
}

様々なデータの覚え方

配列サイズ固定・名前が固定長

例えば、このデータ構造であれば、table1[] の場合、長い名前にある程度対応できるように nameの配列を100byteにしたりすると、データ件数が少ない場合には、メモリの無駄も多い。

そこで、実際に入力された存在するデータだけをポインタで覚える方法 table2[] という保存方法も考えられる。

// 固定長データのプログラム
#define SIZE 50

// 名前(固定長)と年齢の構造体
struct NameAge {
   char name[ 32 ] ;
   int  age ;
} ;
struct NameAge table1[ SIZE ] ;
int    size1 = 0 ;

void entry1( char s[] , int a ) {
   strcpy( table1[ size1 ].name , s ) ;
   table1[ size1 ].age = a ;
   size1++ ;
}
// ポインタで覚える場合
struct NameAge* table2[ SIZE ] ;
int    size2 = 0 ;

void entry2( char s[] , int a ) {
   table2[size2] = (struct NameAge*)malloc( sizeof( struct NameAge ) ) ;
   if ( table2[size2] != NULL ) {  // なぜ != NULL のチェックを行うのか、説明せよ
      strcpy( table2[size2]->name , s ) ;
      table2[size2]->age = a ;
      size2++ ;
   }
}
// データ出力
void print_NA( struct NameAge* p ) {
   printf( "%s %d¥n" , p->name , p->age ) ;
}
int main() {
   // table1に保存
   entry1( "t-saitoh" , 55 ) ;
   entry1( "tomoko" ,   44 ) ;
   print_NA( &table1[0] ) ;
   print_NA( &table1[1] ) ;
   // table2に保存
   entry2( "t-saitoh" , 55 ) ;
   entry2( "tomoko" , 44 ) ;
   print_NA( _________________ ) ;  // table2の中身を表示せよ
   print_NA( _________________ ) ;
   return 0 ;
}

配列サイズ固定・名前が可変長

しかしながら、前回の授業で説明したように、際限なく長い名前があるのであれば、以下の様に名前は、ポインタで保存し、データを保存する時に strdup(…) を使って保存する方法もあるだろう。

// 名前が可変長のプログラム

// 名前(固定長)と年齢の構造体
struct NamePAge {
   char* name ;  // ポインタで保存
   int   age ;
} ;
struct NamePAge table3[ SIZE ] ;
int    size3 = 0 ;

void entry3( char s[] , int a ) {
   table3[ size3 ].name = strdup( s ) ;  // ★★★★
   table3[ size3 ].age = a ;
   size3++ ;
}
// ポインタで覚える場合
struct NamePAge* table4[ SIZE ] ;
int    size4 = 0 ;

void entry4( char s[] , int a ) {
   table4[size4] = (struct NamePAge*)malloc( ____________________ ) ;
   if ( table4[size4] != NULL ) {            // ↑適切に穴埋めせよ
      table4[size4]->name = strdup( s ) ; // ★★★★
      _________________________________ ; // ←適切に穴埋めせよ
      size4++ ;
   }
}
// データ出力
void print_NPA( struct NameAge* p ) {
   printf( "%s %d¥n" , ____________ , ____________ ) ;
}                      // ↑適切に穴埋めせよ
int main() {
   // table3に保存
   entry3( "t-saitoh" , 55 ) ;
   entry3( "jyugemu jyugemu ..." ,   44 ) ;
   print_NPA( _________________ ) ;  // table3[] の中身を表示せよ。
   print_NPA( _________________ ) ;
   // table4に保存
   entry4( "t-saitoh" , 55 ) ;
   entry4( "jyugemu jyugemu ..." , 44 ) ;
   print_NPA( table4[0] ) ;
   print_NPA( table4[1] ) ;
   return 0 ;
}

データ件数が可変長ならば

前述のプログラムでは、データ件数全体は、SIZE という固定サイズを想定していた。しかしながら、データ件数自体も数十件かもしれないし、数万件かもしれないのなら、配列のサイズを可変長にする必要がある。

struct NamePAge* table5 ;
int    size5 = 0 ;

void entry5( char s[] , int a ) {
   strcpy( table5[ size5 ].name , s ) ;
   table5[ size5 ].age = a ;
   size5++ ;
}

int main() {
   // table5に保存
   table5 = (struct NameAge*)malloc( sizeof( struct NameAge ) * 2 ) ;
   if ( table5 != NULL ) {
      entry5( "t-saitoh" , 55 ) ;
      entry5( "tomoko" ,   44 ) ;
   }
   return 0 ;
}

メモリの管理に十分気を付ける必要があるが、名前の長さも配列全体のサイズも可変長であれば、以下のようなイメージ図のデータを作る必要があるだろう。(JavaScriptやJavaといった言語ではデータのほとんどがこういったポインタで管理されている)

レポート課題

授業での malloc , free を使ったプログラミングを踏まえ、以下のレポートを作成せよ。

以下のデータのどれか1つについて、データを入力し、何らかの処理を行うこと。
課題は、原則として、(自分の出席番号%3)+1 についてチャレンジすること。

  1. 名前と電話番号
  2. 名前と身長・体重
  3. 名前と生年月日

このプログラムを作成するにあたり、以下のことを考慮しmallocを適切に使うこと。

名前は、長い名前の人が混ざっているかもしれない。
保存するデータ件数は、10件かもしれない1000件かもしれない。(データ件数は、処理の最初に入力すること。)

ただし、mallocの理解に自信がない場合は、名前もしくはデータ件数のどちらか一方は固定値でも良い。

レポートには、(a)プログラムリスト, (b)プログラムの説明, (c)正しく動いたことがわかる実行例, (d)考察 を記載すること。

考察には、自分のプログラムが正しく動かない事例はどういう状況でなぜ動かないのか…などを検討したり、プログラムで良くなった点はどういう所かを説明すること。
