図形と仮想関数の継承方法

純粋仮想基底クラスと図形の課題の基本形

課題で取り組んでいるプログラムは、純粋仮想基底クラスFigureと、そこから派生させたクラスと仮想関数で絵を書いている。このような派生の関係を以下のような図で表現する。

class Figure {
public:
   virtual void draw( int x , int y ) = 0 ;
} ;

class FigureBox : public Figure {
private:
   int width , height ;
public:
   FigureBox( int w , int h ) : width( w ) , height( h ) {}
   virtual void draw( int x , int y ) {
      // 四角を描く処理
   }
} ;

class FigureCircle : public Figure {
private:
   int radius ;
public:
   FigureCircle( int r ) : radius( r ) {}
   virtual void draw( int x , int w ) {
      // 円を描く処理
   }
} ;

色付き図形を派生する方法

課題では、上記プログラムを活用して、色付き図形のクラスを作ることを目的とするが、その実装方法には色々な方法がある。

単純なやり方は、FigureBox と同じように、Figure から FigureColorBox を派生させる方法だろう。

class FigureColorBox : public Figure {
private:
   int width , height , color ;
public:
   FigureColorBox( int w , int h , int c )
   : width( w ) , height( h ) , color( c ) {}
   virtual void draw( int x , int y ) {
      // 色を変える処理
      // 四角を描く処理 ... FIgureBox と同じ処理
   }
} ;

この方法は単純だけど、四角を描く処理を書くため無駄であり、FIgureBox と処理を共通化できればプログラムを書く手間を減らせるはず。

処理を共通化するなら派生すればいい

class FigureColorBox : public FigureBox {
private:
   int color ;  // 幅と高さの記述が無い
public:
   FigureColorBox( int w , int h , int c )
   : FigureBox( w , h ) , color( c ) {}
   virtual void draw( int x , int y ) {
      // 色を変える処理
      FigureBox::draw( x , y ) ; // 親クラスの処理を継承
   }
} ;

同じような色の処理を追加したクラスが沢山ある場合

上記の、FigureBox から FigureColorBox を派生させた場合は、四角を描く処理が継承により共通化ができた。

しかし、同じように FigureCircle から FigureColorCircle を派生させる…といったクラスを沢山作る場合は、色を変える処理を何度も使うことになるが、処理の共有することができない。こういった場合は、以下のような方法がある。

class Color {
private:
   int color ;
public:
   Color( int c ) : color( c ) {}
   void set_color() {
      // 色を変える処理
   }
} ;
class FigureColorBox : public FigureBox , public Color {
public:                // 多重継承のキモ
   FigureColorBox( int w , int h , int c )
   : FigureBox( w , h ) , Color( c ) {}
   virtual void draw( int x , int y ) {
      Color::set_color() ;       // Colorクラスを使って色を設定
      FigureBox::draw( x , y ) ; // FigureBoxクラスで形を描く
   }
} ;

多重継承

上記の FigureColorBox のように、親クラスとして、FigureBox と Color のように複数のクラスをもつ継承は、多重継承と呼ばれる。

ただし、多重継承は後に示すような曖昧さや、実装の際の手間を考えると、多重継承は必ずしも便利な機能ではない。このため、オブジェクト指向のプログラミング言語によっては、多重継承機能が使えない。

Java では、多重継承が使えない代わりに、interface 機能が使えたりする。

ダイヤモンド型の継承と曖昧さ

C++ のような言語での多重継承が問題となる事例として、ダイヤモンド型の継承が挙げられる。

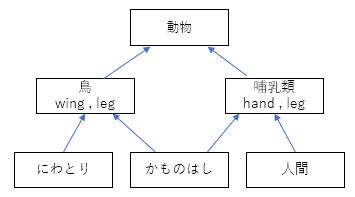

例えば、動物クラスから鳥クラス・哺乳類クラスを派生して、鳥クラスからニワトリを派生して、哺乳類クラスから人間を派生するというのは、進化の過程を踏まえると、自然な派生と考えられる。

しかし、鳥がクラスメンバーとして羽と足を持ち、哺乳類が手と足を持つとしたとき、鳥のくちばしを持ち卵を生むカモノハシを派生する場合には、どうすれば良いのだろうか?しかし、これを鳥と哺乳類を親クラスとした多重継承で実装をすると、手と羽と足が4本のカモノハシができてしまう。(お前はドラゴンかッ!)

また、大元の動物クラスがインスタンスを持つ場合、このような多重継承をすると、同じ名前のインスタンスを2つ持つことになる。この場合、C++では仮想継承というメカニズムを使うことができる。

class Animal {
private:
   char  name[10] ;
} ;
class Bird : public virtual Animal {
} ;
class Mammalian : public virtual Animal {
} ;
class Psyduck : public Bird , public Mammalian {
   // このクラスは、name は1つだけ。
} ;

また、動物が動くためのmove()というメソッドを持つとした場合、鳥は羽で飛び、哺乳類は足で移動する処理となるだろう。しかし、多重継承のカモノハシは、鳥の羽で動くメソッドmove()と、哺乳類の足で動くメソッドmove()を持つことになり、カモノハシに動け…と命令した場合、どちらのメソッドmove() を使うのだろうか?

こういった、使いにくさ・実装時の手間・処理の曖昧さを考慮したうえで、多重継承のメカニズムが使えるオブジェクト指向プログラム言語は少ない。

リスト構造について

データ処理において、配列は基本的データ構造だが、動的メモリ確保の説明で述べたように、基本の配列では大きさを変更することができない。これ以外にも、配列は途中にデータを挿入・削除を行う場合、の処理時間を伴う。以下にその問題点を整理し、その解決策であるリスト構造について説明する。

配列の利点と欠点

今までデータの保存には、配列を使ってきたが、配列は添字で場所を指定すれば、その場所のデータを簡単に取り出すことができる。配列には苦手な処理がある。例えば、配列の中から目的のデータを高速に探す方式として、2分探索法を用いる。

int find( int array[] , int left , int right , int key ) {
   // データは left から right-1までに入っているとする。
   while( left < right ) {
      int mid = (left + right) / 2 ; // 中央の場所
      if ( array[ mid ] == key )
         return mid ;                // 見つかった
      else if ( array[ mid ] > key )
         right = mid ;               // 左半分にある
      else
         left = mid + 1 ;            // 右半分にある
   }
   return -1 ; // 見つからない
}

しかし、配列の中に新たに要素を追加しようとするならば、データは昇順に並んでいる必要があることから、以下のようになるだろう。

void entry( int array[] , int* psize , int key ) {
   // データを入れるべき場所を探す処理
   for( int i = 0 ; i < *psize ; i++ ) // O(N) の処理だけど、
      if ( array[ i ] > key )          // O(log N) でも書けるけど
         break ;                       // 単純に記載する。
   if ( i < *psize ) {
      // 要素を1つ後ろにずらす処理
      for( int j = *psize ; j > i ; j-- ) //  O(N)の処理
         array[ j ] = array[ j - 1 ] ;
      array[ i ] = key ;
   } else {
      array[ *psize ] = key ;
   }
   (*psize)++ ;
}

これで判るように、データを配列に追加する場合、途中にデータを入れる際にデータを後ろにずらす処理が発生する。

この例は、データを追加する場合であったが、不要となったデータを取り除く場合にも、データの場所の移動が必要である。

順序が重要なデータ列で途中へのデータ挿入削除

例えば、アパート入居者に回覧板を回すことを考える。この中で、入居者が増えたり・減ったりした場合、どうすれば良いか考える。
通常は、自分の所に回覧板が回ってきたら、次の入居者の部屋番号さえわかっていれば、回覧板を回すことができる。

  101   102   103   104   105   106
[ 105 | 106 |  -1 | 102 | 104 | 103 ]

このように次のデータの場所という概念を使うと、データの順序を持って扱うことができる。

struct LIST {
   int data ;
   int next ;
} ;
struct LIST array[] = {
   /*0*/ { 11 ,  2 } ,
   /*1*/ { 67 ,  3 } ,  // 末尾にデータ34を加える
   /*2*/ { 23 ,  4 } ,  // { 23 , 5 } ,
   /*3*/ { 89 , -1 } ,  // 末尾データの目印
   /*4*/ { 45 ,  1 } ,
   /*5*/ {  0 ,  0 } ,  // { 34 , 4 } ,
} ;
for( int idx = 0 ; idx >= 0 ; idx = array[ idx ].next ) {
   printf( "%d¥n" , array[ idx ].data ) ;
}

この方法を取れば、途中にデータ入れたり、抜いたりする場合に、データの移動を伴わない。

しかし、配列をベースにしているため、配列の上限サイズを超えて格納することはできない。

リスト構造

リスト構造は、データと次のデータへのポインタで構成され、必要に応じてメモリを確保することで、配列の上限が制限にならないようにする。また、次のデータへのポインタでつなげているため、途中へのデータ挿入が簡単にできるようにする。

struct List {
   int          data ;
   struct List* next ;
} ;
struct List* top ;

top = (struct List*)malloc( sizeof( struct List ) ) ;
top->data = 111 ;
top->next = (struct List*)malloc( sizeof( struct List ) ) ;
top->next->data = 222 ;
top->next->next = (struct List*)malloc( sizeof( struct List ) ) ;
top->next->next->data = 333 ;
top->next->next->next = NULL ; // 末尾データの目印

struct List*p ;
for( p = top ; p != NULL ; p = p->next ) {
   printf( "%d¥n" , p->data ) ;
}

補助関数

上記のプログラムでは、(struct…)malloc(sizeof(…))を何度も記載し、プログラムが分かりにくいので、以下に示す補助関数を使うと、シンプルに記載できる。

struct List* cons( int x , struct List* n ) {
   struct List* ans ;
   ans = (struct List*)malloc( sizeof( struct List ) ) ;
   if ( ans != NULL ) {
      ans->data = x ;
      ans->next = n ;
   }
   return ans ;
}
struct List* top ;
top = cons( 111 , cons( 222 , cons( 333 , NULL ) ) ) ;

授業アンケートで板書の字が読みづらいといわれつつも、パッパッパッってコードを書いていると「その関数名読めない…」とツッコミが。cons : constructor の意味ですがな…と話しつつ、例年どおり「どーでもいいウンチク」を話す。

今日以降説明していくリスト構造は、古くから使われていて、LISP というプログラム言語があり、この言語でリスト(セル)を生成する関数が cons 。

LISPと関数型プログラミング言語

LISPの歴史は長く、最古のFORTRAN,COBOLに次ぐ3番目ぐらい。最初は、人工知能のプログラム開発のための関数型プログラミング言語として作られた。特徴として、データもプログラムもすべてリスト構造(S式)で表すことができ、プログラムは関数型に基づいて作られる。

関数型プログラミングは、Ruby や Python でも取り入れられている。関数型プログラミングは、処理を関数をベースに記述することで「副作用を最小限にすることができ」、極端な話をすればループも再帰呼出しで書けばいい…。

LISPの処理系は、最近では Scheme などが普通だが、プログラムエディタの Emacs は、内部処理が LISP で記述されている。
