AVL木と2分ヒープ

前回、2分木へのデータ追加の説明と、演習課題を行っていたが、演習時間としては短いので、今日も前半講義で残り時間は演習とする。

2分木へのデータ追加と不均一な木の成長

先週の講義で説明していた、entry() では、データを追加すべき末端を探し、追加する処理であった。

しかし、前回のプログラムで、以下のような順序でデータを与えたら、どのような木が出来上がるであろうか?

  • 86, 53, 11 – 降順のデータ
  • 12, 24, 42 – 昇順のデータ

この順序でデータが与えられると、以下のような木が出来上がってしまう。このような木では、データを探しても1回の比較でもデータ件数が1つ減るだけで、O(N)となってしまう。通常のデタラメな順序でデータが与えられれば、木はほぼ左右均等に成長するはずである。

AVL木

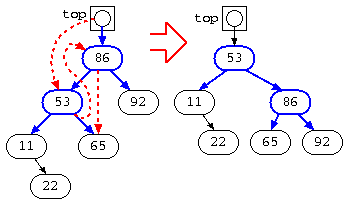

このような、不均一な木が出来上がっても、ポインタの繋ぎ変えで改善が可能となる。例えば、以下のような木では、赤の左側に偏っている。

このような場合でも、最初、青の状態であっても、不均一な部分で赤のようなポインタの繋ぎ変えを行えば、木の段数を均一に近づけることができる。この例では、11,65,92の木が、右回転して 11 の木の位置が上がっている。(右回転)

この様に、左右の枝の大きさが不均一な場所を見つけ、右回転(もしくは左回転)を行う処理を繰り返すことで、段数が均一な2分木に修正ができる。この様な処理でバランスの良い木に修正された木は、AVL木と呼ばれる。

理解確認

  • 木の根からの段数を求める関数 tree_depth() を作成せよ。
    例えば、上のAVL木の説明の図であれば、4段なので4を返すこと。
  • malloc() 関数を使うために必要な #include のヘッダファイルは何か?
// 木の段数を数える関数
_____ tree_depth( _______________ p ) {
   if ( p == NULL ) {
      return _____ ;
   } else {
      int d_L = ______________ ;
      int d_R = ______________ ;
      if ( d_L > d_R )
         return _____ ;
      else
         return _____ :
   }
}

void main() {
   printf( "%d¥n" , tree_depth( top ) ) ;
}

2分ヒープ

2分探索木では、1つのノードにつき2つのポインタを持ちメモリの使用が多い。配列を用いて2分探索木を作る方法として、2分ヒープがある。通常の2分探索法のように配列内に昇順でデータを保存すると、途中にデータを挿入する場合、データを後ろにずらす必要があるため、O(N)の処理時間を要する。しかし、2分木の上から番号を以下の様に振ると、i番目の、左の枝2*i+1 番目、右の枝2*i+2 番目であることが判る。

このような配列の使い方を、2分ヒープと呼ぶ。この方式ではれば、アルゴリズムの説明は省略するが、O(log(N))で挿入が可能となる。

int a[ 7 ] = { 53 , 11 , 86 , 10 , 22 , 65 , 92 } ;
void print_heap( int array[] , int idx , int size ) {
   if ( idx < size ) {
      // 左の枝を表示
      print_heap( array , 2*idx + 1 , size ) ;
      // 真ん中の枝を表示
      printf( "%d " , array[ idx ] ) ;
      // 右の枝を表示
      print_heap( array , 2*idx + 2 , size ) ;
   }
}
void main() {
   print_heap( a , 0 , 7 ) ;
}

SQLの基本

先週の、関係データベースの導入説明を終えて、実際のSQLの説明。

キー

表形式のテーブルの中の各レコードを一意的に指定できるカラムはキーと呼ばれる。

キーは単独であるとは限らず、成績の評価結果であれば、学生科目をキーとして成績というカラムが1つに絞られる場合もある。

キーのうち、データを一意に識別するためのキーは、プライマリーキーと呼ばれる。以下の例であれば、uID,sID がプライマリーキーである。一方、成績のテーブルでは、uID, sID は、学生,科目のキーとなっている。このようなキーは外部キーと呼ばれる。点数pointは、uID, sID により一意に決まるが、例えば成績の uID に、学生のテーブルに存在しないものが指定されてはいけない。こういった制約は外部キー制約と呼ばれる。

SQLの命令

SQL で使われる命令は、以下のものに分類される。

  • データ定義言語 – CREATE, DROP, ALTER 等
  • データ操作言語 – INSERT, UPDATE, DELETE, SELECT 等
  • データ制御言語 – GRANT, REVOKE 等 (その他トランザクション制御命令など)

create user

データベースを扱う際の create user 文は、DDL(Data Definition Language)で行う。

CREATE USER ユーザ名
    IDENTIFIED BY "パスワード"

grant

テーブルに対する権限を与える命令。

GRANT システム権限 TO ユーザ名
   データベースシステム全体に関わる権限をユーザに与える。
   (例) GRANT execute ON admin.my_package TO saitoh
GRANT オブジェクト権限 ON オブジェクト名 TO ユーザ名
   作られたテーブルなどのオブジェクトに関する権限を与える。
   (例) GRANT select,update,delete,insert ON admin.my_table TO saitoh
REVOKE オブジェクト権限 ON オブジェクト名 TO ユーザ名
   オブジェクトへの権限を剥奪する。

create table

実際にテーブルを宣言する命令。構造体の宣言みたいなものと捉えると分かりやすい。

CREATE TABLE テーブル名
   ( 要素名1  型 , 要素名2 型 ... ) ;
   PRIMARY KEY 制約
   型の後ろに"PRIMARY KEY"をつける、
   もしくは、要素列の最後に、PRIMARY KEY(要素名,...)をつける。
   これによりKEYに指定した物は、重複した値を格納できない。

型には、以下の様なものがある。(Oracle)
   CHAR( size)  : 固定長文字列 / NCHAR国際文字
   VARCHAR2( size ) : 可変長文字列 / NVARCHAR2...
   NUMBER(桁) :指定 桁数を扱える数
   BINARY_FLOAT / BINARY_DOUBLE : 浮動小数点(float / double)
   DATE : 日付(年月日時分秒)
   SQLiteでの型
   INTEGER : int型
   REAL : float/double型
   TEXT : 可変長文字列型
   BLOB : 大きいバイナリデータ

DROP TABLE テーブル名
   テーブルを削除する命令

insert,update,delete

指定したテーブルに新しいデータを登録,更新,削除する命令

INSERT INTO テーブル名 ( 要素名,... ) VALUES ( 値,... ) ;
   要素に対応する値をそれぞれ代入する。
UPDATE テーブル名 SET 要素名=値 WHERE 条件
   指定した条件の列の値を更新する。
DELETE FROM テーブル名 WHERE 条件
   指定した条件の列を削除する。

select

データ問い合わせは、select文を用いる、 select文は、(1)必要なカラムを指定する射影、(2)指定条件にあうレコードを指定する選択、 (3)複数のテーブルの直積を処理する結合から構成される。

SELECT 射影 FROM 結合 WHERE 選択
   (例) SELECT S.業者番号 FROM S WHERE S.優良度 > 30 ;

理解確認

  • キー・プライマリキー・外部キーについて説明せよ。
  • 上記説明中の、科目テーブルにふさわしい create table 文を示せ。
  • select文における、射影,結合,選択について説明せよ。

鯖江ものづくり博覧会

{CAPTION}

専攻科・大学院合同説明会

本科生・専攻科生を対象とした、専攻科・大学院の説明会が開催されました。

{CAPTION}

KOSENセキュリティコンテスト2019

KOSENセキュリティコンテスト2019が2019/10/26(土)石川高専にて開催されています。ネットワーク開催なので、福井高専の演習室から2チームがリモート参加しています。

  • 「妖怪旗よこせ」チーム
  • 「旗何本取れる?」チーム

{CAPTION}

ふくいITフォーラム2019

福井技術交流テクノフェアの中の、例年参加しているふくいITフォーラムで、電子情報工学科の展示をしています。
高専祭の弓のシミュレーションは簡単な操作で、色々な方に楽しんでもらってます。
{CAPTION}

専攻科生による技術シーズ発表

10/24,25と開催されている福井県産業会館の北陸技術交流テクノフェアのなかで、昨日10/24(木)の午後には、電子情報系の専攻科学生3人の技術シーズ発表が行われました。
{CAPTION}

2分探索木にデータ追加と演習

2分探索木にデータを追加

前回の授業では、データの木構造は、補助関数 tcons() により直接記述していた。実際のプログラムであれば、データに応じて1件づつ木に追加するプログラムが必要となる。この処理は以下のようになるだろう。

struct Tree* top = NULL ;

// 2分探索木にデータを追加する処理
void entry( int d ) {
   struct Tree** tail = &top ;
   while( *tail != NULL ) {
      if ( (*tail)->data == d )       // 同じデータが見つかった
         break ;
      else if ( (*tail)->data > d )
         tail = &( (*tail)->left ) ;  // 左の枝に進む
      else
         tail = &( (*tail)->right ) ; // 右の枝に進む
   }
   if ( (*tail) == NULL )
      *tail = tcons( d , NULL , NULL ) ;
}

int main() {
   char buff[ 100 ] ;
   int x ;

   while( fgets( buff , sizeof( buff ) , stdin ) != NULL )
      if ( sscanf( buff , "%d" , &x ) != 1 )
         break ;
      entry( x ) ;

   return 0 ;
}

このプログラムでは、struct Tree** tail というポインタへのポインタ型を用いている。tail が指し示す部分をイメージするための図を以下に示す。

理解確認

  • 関数entry() の14行目の if 判定を行う理由を説明せよ。
  • 同じく、8行目の tail = &( (*tail)->left ) の式の各部分の型について説明せよ。
  • sscanf() の返り値を 1 と比較している理由を説明せよ。
  • entry() でデータを格納する処理時間のオーダを説明せよ。
// 前述プログラムは、データ追加先が大域変数なのがダサい。
// 局所変数で追加処理ができるように、したいけど...

void entry( struct Tree* top , int d ) {
   struct Tree** tail = &top ;
   while( *tail != NULL ) {
      :
      // 上記の entry() と同じとする
}
void main() {
   // 追加対象の top は局所変数
   struct Tree* top = NULL ;

   char buff[ 100 ] ;
   int  x ;
   while( fgets(buff,sizeof(buff),stdin) != NULL ) {
      if ( sscanf( buff , "%d" , &x ) != 1 )
         break ;
      entry( top , x ) ;
   }
}

上記のプログラム↑は動かない。なぜ?
このヒントは、このページ末尾に示す。

演習課題

以下のようなデータを扱う2分探索木のプログラムを作成せよ。以下の箇条書き番号の中から、(出席番号 % 3+1)のデータについてプログラムを作ること。

  1. 名前(name)と電話番号(phone)
  2. 名前(name)と誕生日(year,mon,day)
  3. 名前(name)とメールアドレス(mail)

プログラムは以下の機能を持つこと。

  • 1行1件でデータを入力し、2分木に追加できること。
  • 全データを昇順(or降順)で表示できること。
  • 検索条件を入力し、目的のデータを探せること。

レポートでは、(a)プログラムリスト,(b)その説明,(c)動作検証結果,(d)考察 を記載すること。考察のネタが無い人は、このページの理解確認の内容について記述しても良い。

// プログラムのおおまかな全体像の例
struct Tree {
    //
    // この部分を考えて
    //   以下の例は、名前と電話番号を想定
} ;

struct Tree* top = NULL ;
void tree_entry( char n[] , char ph[] ) {
    // n:名前,ph:電話番号 を追加
}
void tree_print( struct Tree* p ) {
    // 全データを表示
}

struct Tree* tree_search_by_name( char n[] ) {
    // n:名前でデータを探す
}

int main() {
    char name[ 20 ] , phone[ 20 ] ;
    char buff[ 1000 ] ;
    struct Tree* p ;

    // データを登録する処理(空行を入力するまで繰り返し)
    while( fgets( buff , sizeof( buff ) , stdin ) != NULL ) {
        if ( sscanf( buff , "%s%s" , name , phone ) != 2 )
            break ; // 入力で、2つの文字列が無い場合はループを抜ける
        tree_entry( name , phone ) ;
    }

    // 全データの表示
    tree_print( top ) ;

    // データをさがす
    while( fgets( buff , sizeof( buff ) , stdin ) != NULL ) {
        if ( sscanf( buff , "%s" , name ) != 1 )
            break ; // 入力で、1つの文字列が無い場合はループを抜ける
        if ( (p = tree_search_by_name( name )) == NULL )
            printf( "見つからない¥n" ) ;
        else
            printf( "%s %s¥n" , p->name , p->phone ) ;
    }
    return 0 ;
}

動かないプログラムのヒント

// 前述プログラムは、データ追加先が大域変数なのがダサい。
// 局所変数で追加処理ができるように、したいけど...
// ちなみに、こう書くと動く

// Tree*を返すように変更
struct Tree* entry( struct Tree* top , int d ) {
   :
   // 最初の entry と同じ
   :
   return top ;
}
void main() {
   // 追加対象のポインタ
   struct Tree* top = NULL ;
   while( ... ) {
      :

      // entry() の返り値を top に代入
      top = entry( top , x ) ;
   }
}

fgets()とsscanf()による入力の解説

前述のプログラムの入力では、fgets() と sscanf() による処理を記載した。この関数の組み合わせが初見の人も多いと思うので解説。

// scanf() で苦手なこと -------------------------//
// scanf() のダメな点
// (1) 何も入力しなかったら...という判定が難しい。
// (2) 間違えて、abc みたいに文字を入力したら、
// scanf()では以後の入力ができない。(入力関数に詳しければ別だけどさ)
int x ;
while( scanf( "%d" , &x ) == 1 ) {
   entry( x ) ;
}

// scanf() で危険なこと -------------------------//
// 以下の入力プログラムに対して、10文字以上を入力すると危険。
// バッファオーバーフローが発生する。
char name[ 10 ] ;
scanf( "%s" , name ) ;

// 安全な入力 fgets() ---------------------------//
// fgets() は、行末文字"¥n"まで配列 buff[]に読み込む。
// ただし、sizeof(buuf) 文字より長い場合は、途中まで。
char buff[ 100 ] ;
while( fgets( buff , sizeof( buff ) , stdin ) != NULL ) {
    // buff を使う処理
}
// 文字列からデータを抜き出す sscanf() -------------//
// sscanf は、文字列の中から、データを抜き出せる。
// 入力が文字列であることを除き、scanf() と同じ。
char str[] = "123 abcde" ;
int  x ;
char y[10] ;
sscanf( str , "%d%s" , &x , y ) ;
// x=123 , y="abcde" となる。
// sscanf() の返り値は、2 (2個のフィールドを抜き出せた)

理解確認

4EIインターンシップ報告会

10/21(月)には、4EIの学生が夏休み期間に参加したインターンシップの報告会が行われました。質疑応答を含め5分という短い発表ながら、企業での経験を発表しました。3EIの学生も聴講し、次年度のインターンシップの参考にします。

インターンシップ参加日数の傾向

福井高専のインターンシップでは、原則2週間程度の研修に参加となっていますが、最低でも1週間の研修で単位として認定しています。一方、最近では大学生の就活の一環で(実質早期選考を含む)インターンシップが盛んとなっています。このため、1週間のインターンシップが多くなっています。学生によっては、就職を検討している企業のインターンシップに応募しても、その企業では 1-day インターンシップしか実施していないために、インターンシップの単位に期間が満たないことから、複数の企業のインターンシップに参加する学生が何人かでてきています。

今回の報告会で確認したところトータル参加の日数で、1週間参加=19名、2週間参加=10名、3週間参加=1名でした。

高専祭・電子情報の展示

今日10/18(金)から、19(土),20(日)にかけて、高専祭が始まりました。

電子情報の5年生が頑張って自作のゲームなどを展示しています。
